Группа электродов
Для сварки углеродистых и низколегированных конструкционных сталей

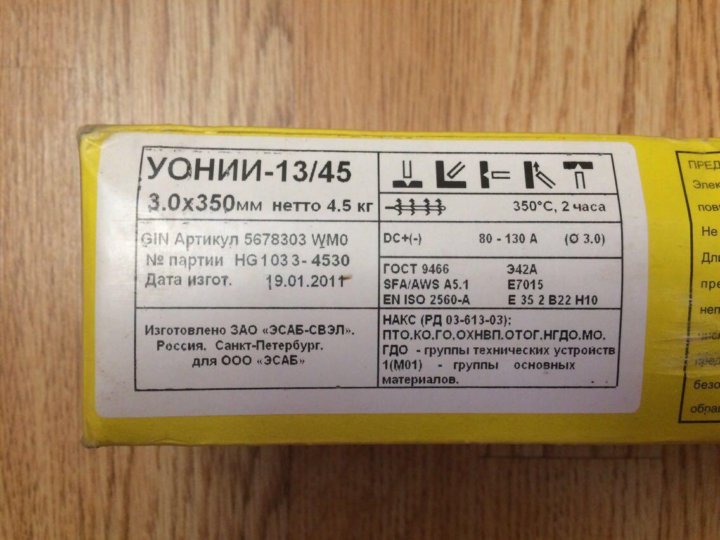

Условное обозначение электродов
Э42А-УОНИИ-13/45-Ø-УД
Е 41 2 (4)-Б20
Назначение электродов УОНИИ-13/45
| Параметр | Значение |
| Изделие | Особо ответственные конструкции, к металлу швов предъявляют повышенные требования по пластичности и ударной вязкости |
| Материал | Углеродистые и низкоуглеродистые стали |
| Пространственное положение | Любое |
| Ток | Постоянный обратной полярности |
Характеристика электродов УОНИИ-13/45
| Параметр | Значение |
| Покрытие | Основное |
| Тип | Э42А |
| Коэффициент наплавки | 9,5 г/А·ч |
| Производительность наплавки (для диаметра 3,0 мм) | 1,3 кг/ч |
| Расход электродов на 1 кг наплавленного металла | 1,6 кг |
Геометрические размеры и сила тока при сварке
| Диаметр (мм) | Длина (мм) | Ток (А) | Среднее количество электродов в 1кг (шт) |
| 2,0 | 300 | 40-80 | 98 |
| 2,5 | 350 | 50-100 | 55 |
| 3,0 | 350 | 60-130 | 40 |
| 4,0 | 450 | 110-180 | 16 |
| 5,0 | 450 | 130-220 | 11 |
Типичные механические свойства металла шва
| Параметр | Значение |
| Временное сопротивление (МПа) | 460 |
| Предел текучести (МПа) | 350 |
| Относительное удлинение (%) | 26 |
| Ударная вязкость (Дж/см2) | 200 |
Типичный химический состав наплавленного металла (%)
| C | Mn | Si | S | P |
| 0,09 | 0,57 | 0,23 | 0,021 | 0,023 |
Особые свойства электродов УОНИИ-13/45
- Обеспечивают получение металла шва с высокой стойкостью к образованию кристаллизационных трещин и низким содержанием водорода
- Пригодны для сварки конструкций, работающих в условиях знакопеременных нагрузок и пониженных температур
Технологические особенности сварки электродами УОНИИ-13/45
- Сварку производить только на короткой длине дуги по очищенным кромкам
- Прокалка перед сваркой: 300-330°С в течение 1 часа
