Сварочная дуга

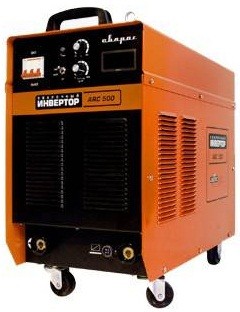

Инвертор для дуговой сварки

Представляет собой физическое явление, вид электрического разряда в газе. При этом наблюдается протекание электрического тока сквозь газовый промежуток при действии электрического поля.

Является частью электрической сварочной цепи.

Впервые данный процесс был описан Петровым В.В, в 1802 году. В дальнейшем изучением данного явления занимался Никола Тесла.

Природа сварочной дуги

Сварочная дуга — электрическая дуга, используемая для сварки. При работе на постоянном токе электрод от положительного источника питания — анод, от отрицательного — катод. При переменном токе происходит чередование. То один электрод становится анодом, то другой, и наоборот.

Возбуждение сварочной дуги начинается с короткого замыкания детали (для которой требуется провести сварочные работы) и электрода. В этот момент поверхности, которыми они касаются, нагреваются до 6000-8000 градусов по шкале Цельсия. Как только произойдет размыкание, с поверхности катода начинают испускаться электроны (электронная эмиссия). Происходит это не только от нагревания (термоэлектронная эмиссия), но и в результате присутствия электрического поля катода — автоэлектроннная эмиссия. Именно наличие эмиссии становится непременным условием того, что разряд дуги существует. В течение периода горения дуги на поверхности металла и электрода формируются так называемые активные пятна (анодное и катодное), а вокруг них области — анодное и катодное.

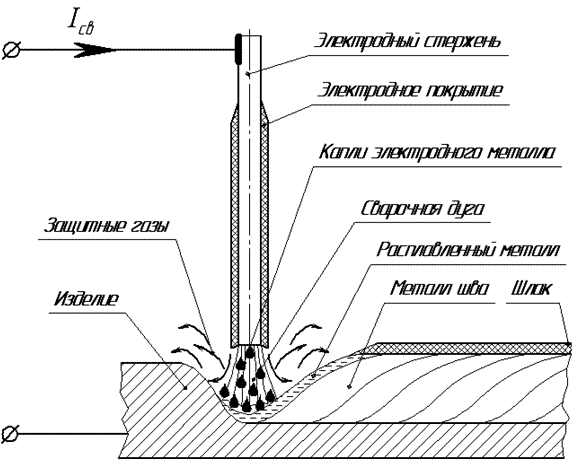

Схема дуговой сварки

Свариваемый металл быстро расплавляется, формируется сварочная ванна — область жидкого металла.

Таким, образом схема сварочной дуги включает в себя следующие элементы:

  • электрод,
  • катодное пятно,
  • катодная область,
  • столб дуги,
  • анодная область,
  • анодное пятно.
  • сварочная ванна,
  • свариваемая деталь.

Для того,чтобы сварное соединение было качественным, необходимо, чтобы дуга была стабильной.

Источники питания сварочной дуги

Отличия источников питания сварочной дуги от обычных:

  • обязательное наличие регулятора силы (с ограничением максимальной его величины),
  • фиксированная величина тока для короткого замыкания во время касания электродом свариваемой детали (безопасная для аппарата),
  • достаточное, но безопасное напряжение холостого хода,
  • наличие хороших динамических свойств (быстрая реакция на перерывы при замыкании),

Все эти требования учитываются в вольтамперной характеристике источника питания. Вольтамперная характеристика зависимость между напряжением и величиной тока на клеммах аппарата для сварки.

Типы характеристик:

  • возрастающая,
  • жесткая,
  • пологопадающая,
  • крутопадающая.

Так, например, для дуговой сварки ручного типа применяют источники питания с крутопадающей характеристикой. Если длина дуги меняется, то напряжение исказится незначительно, а сила тока останется почти на том же уровне. Такие же источники применяют и для сварки под флюсом, неплавящимся электродом.

Другие типы могут быть использованы для многопостовых установок, сварки тонкой проволокой или электрошлаковой сварки.

Режимы работы источников питания:

  • продолжительность нагрузки (для ручной сварки),
  • повторнократковременный (сварочные полуавтоматы),
  • постоянный (установки автоматической сварки).

Кроме всего перечисленного, источники варочного тока еще характеризуются коэффициентом полезного действия -отношение полезной к полной потребляемой мощности. Где полезная мощность — произведение номинального напряжения на номинальный ток, а потребляемая мощность — мощность источника при номинальных силе тока и напряжении.

Применение

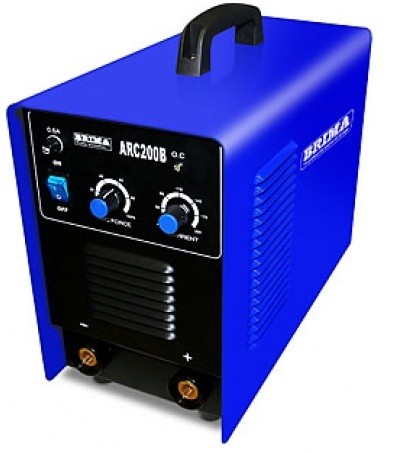

Сварочный инвертор ARC 200B Brima

Основные области применения данного физического процесса:

  • электросварка металлов,
  • выплавка стали,
  • освещение (дуговые лампы).
